当前位置:网站首页 > 产品中心 > 雷达物位计 > 脉冲雷达物位计
特 征: 小型喇叭天线,26G高频雷达,发射角度小,C段波,盲区≤250mm
量 程: 20m
测量精度: ±3mm
过程温度: (-40~350)°C
过程压力: (-0.1~2.5)MPa
应 用: 适用于小型容器、高液位,量程比较小的液位测量
典型工况:卧式储罐、容器安装接口 Φ38-80mm直接的小口、内部具有搅拌的容器
特 征: |
小型喇叭天线,26G高频雷达,发射角度小,C段波,盲区≤250mm |
应 用: |
适用于小型容器、高液位,量程比较小的液位测量 |
量 程: |
20m |
测量精度: |
±3mm |
材 质: |
不锈钢 |
结 构: |
锥面振子,防露、防凝结物 |
过程温度: |
(-40~350)°C |
过程压力: |
(-0.1~2.5)MPa |
连接方式: |
螺纹G1½A、法兰 |
信号输出: |
(4~20)mA/HART RS485/MODBUS协议 |
防护等级: |
IP67 IP68 |
防爆等级: |
ExiaIICT6 ExdIICT6 |
电 源: |
四线制 220VAC 二线制 24VDC |

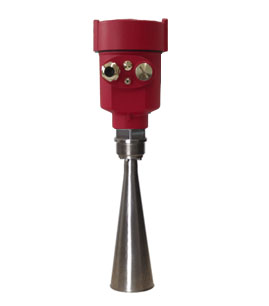

PWRD52 (26GHZ)
PWRD52/a/b/c/d/e/f/g/h/i |
||
/a |
变送器壳体 |
|
|
A1 |
单腔铝外壳IP67/IP68 |
|
A2 |
双腔铝外壳IP67/IP68 |
|
S1 |
单腔不锈钢外壳IP67/IP68 |
|
S2 |
双腔不锈钢外壳IP67/IP68 |
/b |
天线尺寸/材质 |
|
|
B |
喇叭天线 ø40 mm / 316L |
|
A |
喇叭天线 ø48 mm / 316L |
|
E |
喇叭天线 ø75 mm / 316L |
/c |
过程连接 |
|
|
GP |
螺纹 G1½ (DIN 3852-A) PN10 PN16 PN40 / 316L |
|
FA |
法兰DN25 PN10 PN16 PN40 Form C, DIN2501 / 316L |
|
FB |
法兰DN50 PN10 PN16 PN40 Form C, DIN2501 / 316L |
|
FC |
法兰DN80 PN10 PN16 PN40 Form C, DIN2501 / 316L |
|
FD |
法兰DN100 PN10 PN16 PN40 Form C, DIN2501 / 316L |
|
FX |
特殊定做 |
/d |
过程温度 |
|
|
T0 |
FKM 氟橡胶/-30...+120℃ |
|
T1 |
FFKM 全氟化橡胶+高温适配器/-40...+200 ℃ |
|
T2 |
氧化铝陶瓷+高温适配器/-40...+350 ℃ |
/e |
电子信号模块 |
|
|
A |
二线制4...20mA/HART® |
|
B |
四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC |
|
C |
四线制4...20mA/HART®; 90...253V AC; 50/60Hz |
|
R |
RS485/MODBUS协议 |
/f |

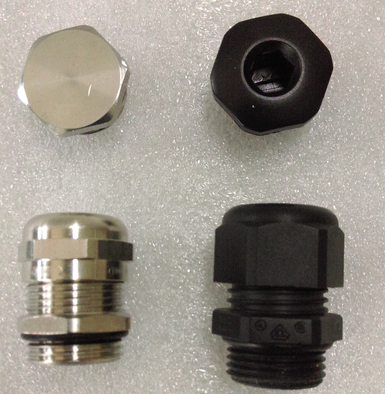

电缆接口 |
|
|
M |
M20x1.5 |
|
N |
1/2NPT |
/g |
认证 |
|
|
P |
标准型 |
|
Ex |
ExiaIICT6 本质安全型 |
|
Exd |
ExdIICT6 隔爆型 |
/h |
附加设备 |
(两个以上的附加设备同时选用时,选型代码中间加“+”) |
|
X |
无 |
