外置式超声波液位控制器（也称液位开关）是一种新型液位测量报警装置。主要用于监测储罐液面，实现上下限报警或监测管道中是否有液体存在（干态保护），储罐材质可以是各类金属、金属或不发泡塑料，壁厚可达50mm。这种技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响，所以适用于医药，石油，化工，电力，食品等行业的各类液体液位工程控制，对于有毒的、强腐蚀危险品液体的检测，该产品更是理想的选择。
1、产品特点
● 非接触式测量：工业仪表中最理想的测量方式
● 精度高、反应灵敏
● 适用面很广：可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量
● 安装方便、操作简单
● 安装可不停产、不清罐、不动火
● 仪表不需要定期标定
● 仪表工作可靠、性能稳定
● 仪表不需要使用方维修、免维护
● 使用寿命长
● 智能型、电子仪表
● 抗干扰能力强
2、技术参数
2．1 性能
● 重复性误差：±5mm
● 滞 后：1～5mm
2．2 供电
● 24V DC, ±5%或220 V AC
2．3信号输出
● 输出信号： 继电器输出（触点为无源节点）
● 继电器容量：60V AC/DC0.5A或250V AC/DC5A
2．4 接口
● 电气接口规格：M20×1.5mm
● 穿线孔直径： Φ8mm（适配电缆直径Φ6～8mm）
2．5 外壳
● 材 质：铸铝
● 防护等级：IP65
● 防爆标志：ExdmIICT6
2．6 探头
● 防爆标志：ExIAIICT4
● 防护等级：IP65
2．7适用场所
● 适用场所：除煤矿外的其他爆炸性气体环境
2．8 环境条件
● 主机使用环境温度：-40℃～+80℃
● 超声波探头使用环境温度：-40℃～+100℃，（高温型探头使用环境温度最高可达150℃）
● 湿度：15%～100% RH 注：若温度低于-40℃时，建议增加保温措施（加保温层或伴热装置）：主机及探头均需保温
3．应用条件
3．1 介质要求
● 纯净液体、乳状液体、悬浮状液体
3．2 被测容器
● 材质：钢、不锈钢、玻璃、不发泡塑料等密实材料
● 可测壁厚：最大50mm|
HCSOUND10/a/b/c/d/e/f |
||
|
|
|
|
|
/a |
防爆 |
|
|
|
P |
不防爆 |
|
|
B |
防爆型EXIAIICT6 |
|
/b |
换能器 |
|
|
|
1 |
复合探头 |
|
|
2 |
双探头 |
|
/c |
温度 |
|
|
|
P |
常温型 -40-80℃ |
|
|
G |
-40-200℃ |
|
/d |
供电 |
|
|
|
D |
24VDC |
|
|
A |
220VAC |
|
/e |
线缆 |
|
|
|
T |
二线制 |
|
|
F |
四线制 |
|
/f |
继电器容量 |
|
|
|
Q |
60V AC/DC 0.5A |
|
|
R |
250V AC/DC 5A |
10、液位控制器安装方案

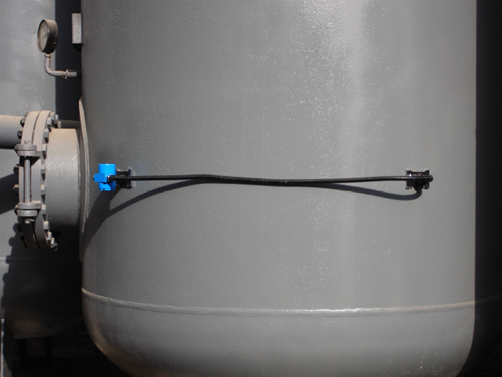

10．1．探头安装方案

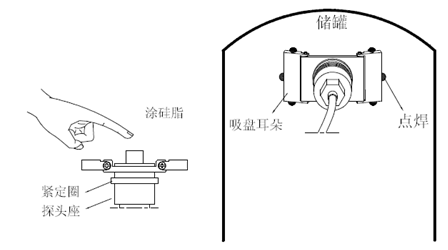

● 磁力吸附方式：对于铁磁性储罐，可采用磁力吸盘直接吸附的方式；
● 焊接方式：对于非铁磁性储罐性的金属容器，可采用焊接吸盘的方式；

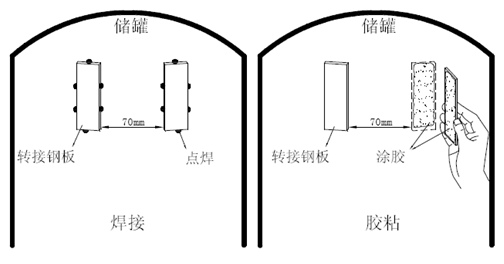

组合方式：对于非铁磁性储罐，还可采用附加转接钢板的方式；对于非铁磁性储罐性的金属容器，可采用焊接转接钢板的方式；对于非铁磁性储罐性的非金属容器，可采用胶粘接钢板的方式；将磁力吸盘吸附于转接钢板之上；

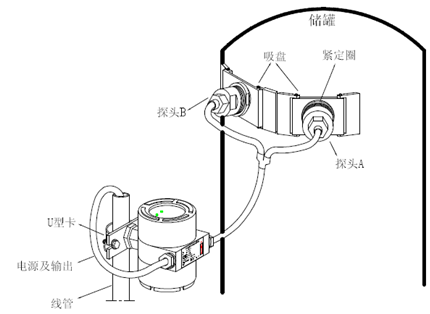

10．2．变送器安装方案

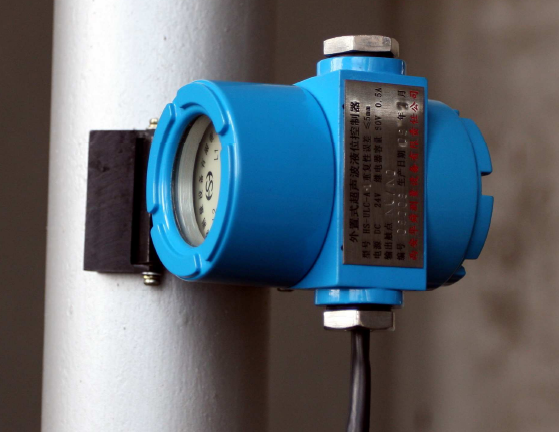

● 一体式：由于吸盘和变送器相连接，所以不用再固定变送器；

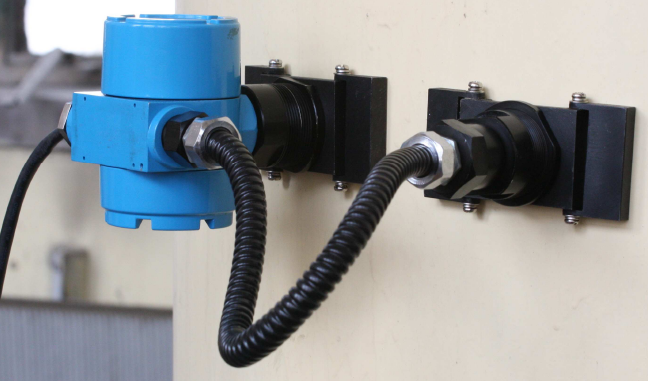

● 分体式：要独立安装变送器；
● 带接线盒式：要独立安装变送器；

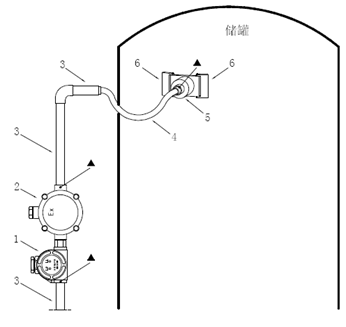

图中：
1 —— 变送器
2——防爆接线盒（接探头线）
3 —— 1/2＂镀锌管
—— 电气接口 规格：M20×1.5(mm）
4 —— 挠性管
5 —— 探头
6 —— 吸盘 其中第其中第其中第其中第
3、、、、4项需厂家自备项需厂家自备项需厂家自备项需厂家自备。
